Дешёвый ротатор для паноптикса/активтаргет на ПВХ-лодку: как сделать самому.

Расскажем про два простых и бюджетных варианта ручного ротатора для датчиков live-сонаров (Garmin Panoptix/LiveScope, Lowrance ActiveTarget, Humminbird MegaLive, Accuphy PingLive/PingLive Mini). Оба варианта предоставят плавный поворот на 360° и быстрые фиксированные углы для режимов Forward/Down/Перспектива.

Вариант А. «Труба в трубе» с прижимным хомутом

Самый дешёвый и ремонтопригодный.

Материалы (стоимость ориентировочно 25–45 €):

1. Внешняя труба 25–32 мм (ПВХ сантехническая или алюминиевый профиль 25×25 мм) — 70–90 см. Лучше использовать армированую трубу. Такие обеспечать жесткость.
2. Внутренняя труба/штанга 16–20 мм (стеклопластиковый черенок от садового инструмента, лыжная палка или алюминиевая труба) — 90–110 см.
3. Быстрозажимной хомут от подседельного штыря велосипеда 31,8 мм или воротковый хомут М6/М8 — 1 шт.
4. Два тефлоновых или нейлоновых шайбоподшипника Ø25–30 мм (можно вырезать из листового фторопласта/полиацеталя) — для лёгкого вращения. Важно, ручка не должна крутиться легко. Иначе при повороте лодки рукоятка будет вращаться само по себе.
5. Кронштейн к транцу/лавке:
   – самый бюджетный — С-образный «струбцинный» зажим от старого электрического мотора/эхолота;
   – либо площадка-база типа FASTen/Borika/Railblaza с клеевой пяткой для ПВХ.
6. Хомуты и ремни с резиновыми прокладками (чтобы не повредить ПВХ).
7. Держатель датчика: 3D-печатный, алюминиевый уголок 30×30 мм или фирменная лапка под ваш датчик. Можно использовать комплектное крепление.
8. Пара О-рингов 20–24 мм — для «масляного» трения без люфта.

Сборка:

1. Зафиксируйте внешнюю трубу вертикально на транце/лавке через струбцину или базу-площадку. Под трубу — резиновая прокладка.
2. На верх внешней трубы установите тефлоновую шайбу, вставьте внутреннюю штангу. Между трубами наденьте два О-ринга — они уберут люфт и дадут приятное трение.
3. Сверху поставьте прижимной велохомут — этим «тормозом» фиксируете нужный угол.
4. Внизу к штанге прикрутите лапку датчика. На штанге отметьте метки глубины, чтобы датчик уходил под воду на 20–30 см ниже поверхности.
5. Проложите кабель по штанге в спираль, оставив петлю-разгрузку у датчика, сверху сделайте мягкий ввод с липучкой/клипсой.

Плюсы: минимум деталей, дешёво, легко чинить.
Минусы: при сильной волне нужна более жёсткая труба, иначе дрожит.

Вариант Б. «Поворотный румпель» на квадратной стойке

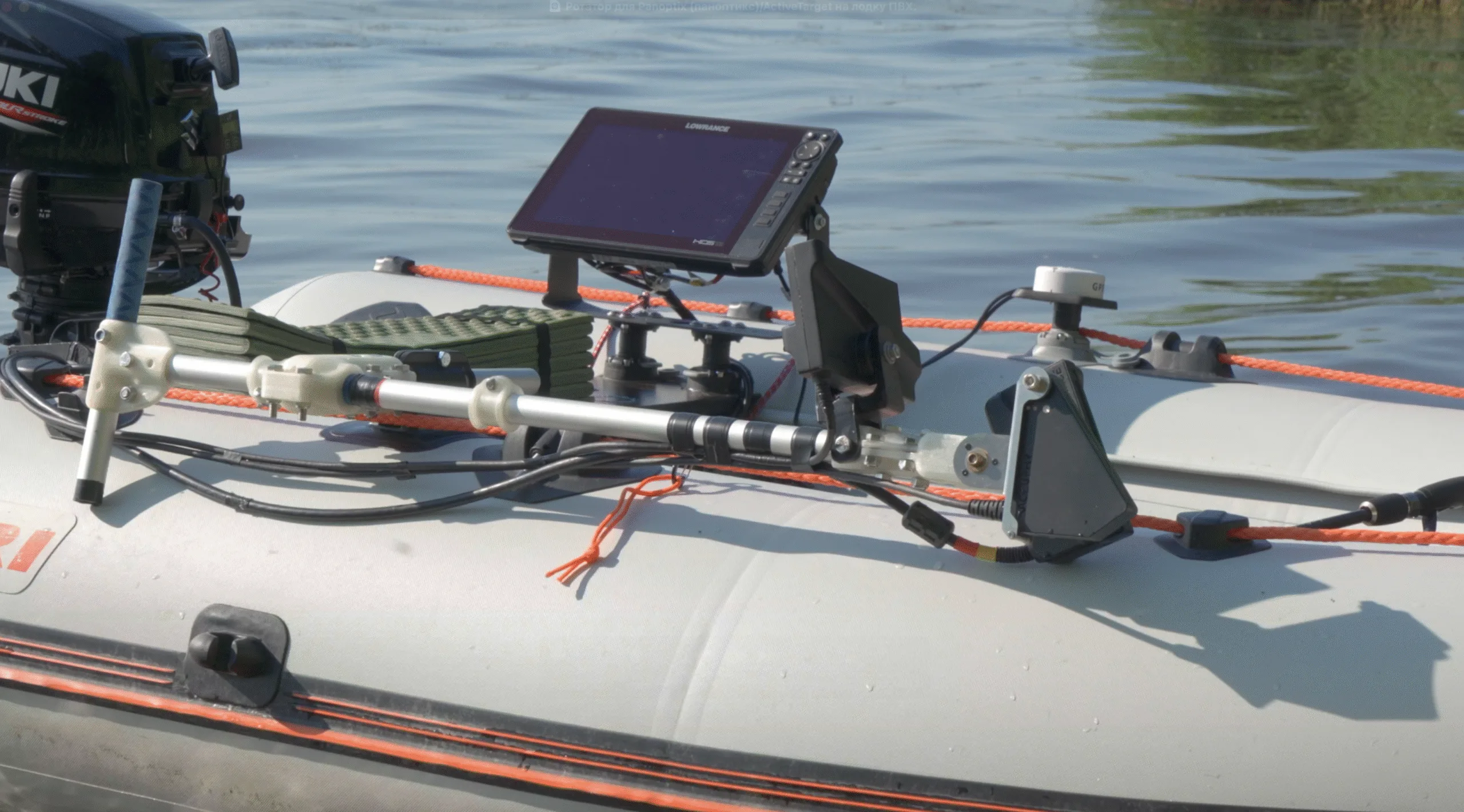

Чуть дороже, но жёстче и с фикс-позицией. Можно расположить на баллоне лодки (смотрите видео).

Материалы (35–70 €):

1. Вертикальная стойка из квадратной трубы 20×20 или 25×25 мм — 70–90 см.
2. Внутри — круглая штанга 16–18 мм, выступающая наверху на 10–15 см под рукоять.
3. Поворотный узел: мебельный поворотный «ленивый Сьюзен» Ø75–100 мм или собственный узел на двух нейлоновых шайбах + прижимной барашек.
4. Рукоять-Т из алюминия/пластика длиной 15–20 см.
5. Остальное — как в варианте А.

Сборка вкратце: стойку жёстко крепите к транцу/лавке; штанга вращается в поворотном узле со шкалой; рукоять позволяет точно «целиться», а барашек фиксирует угол.

Плюсы: высокая жёсткость, удобно крутить одной рукой.
Минусы: немного тяжелее и дороже.

Размеры и глубина

• Длина штанги для ПВХ 280–330: 90–100 см хватает в большинстве случаев.
• Оптимальная глубина датчика — 20–30 см ниже поверхности, чтобы винт мотора и киль не «загораживали» луч.
• Отступ от борта 10–15 см, чтобы волна не била по датчику.

Крепление на ПВХ без сверления

1. Клеевая база под аксессуары (FASTen/Borika) или под весло (смотрите видео): приклейте на баллон в зоне лавки. В неё вставляется стойка ротатора.
2. На транец: через струбцину с широкой пяткой и резиновыми прокладками.
3. В уключину: адаптер-вкладыш в гнездо уключины + короткая площадка — самый мобильный вариант.

Электрика и кабель

• Делайте каплю-разгрузку у датчика, чтобы не ломался ввод.
• На верхнем узле — эластичная петля на липучке, чтобы кабель не крутился вместе со штангой.

Бюджет, где сэкономить

• Трубы/штанги — из хозмага или обрезки у металлопроката. Не берите сталь которая ржавеет.
• Поворотный узел — две толстые нейлоновые шайбы + тонкая смазка вместо подшипника. Без этих шайб можно обойтись. Добавляете по желанию.
• Держатель датчика — используйте комплектные, но лучше использовать держвать нулевого угла.
• Крепёж — нержавейка А2 или А4, чтобы не ржавел. Можно использовать алюминий.

Итого по минимальному комплекту реально уложиться в 25–45 €; с базой-площадкой и аккуратным поворотным узлом — 45–70 €.

Ошибки, которых стоит избегать

• Слишком мягкая штанга — дрожит картинка. При поискеи на волне может изгибаться. Берите алюминий или трубу толще стенкой.
• Жёсткое крепление без резины к ПВХ вызовет протирание баллона.
• Слишком глубоко опускаете датчик дополнительно цепляет траву и теряете скорость лодки.
• Кабель наматывается на штангу — делайте верхнюю петлю-фиксацию.
